日本SMC雙聯氣缸CXSM32-70參考資料[產品打印頁面]

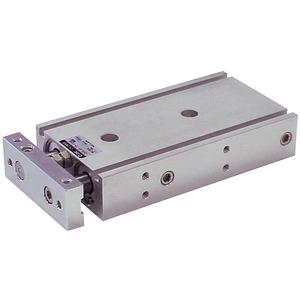

日本SMC雙聯氣缸CXSM32-70參考資料

產品信息
●應用于拾放處理，具有高精度導向機能的薄形氣缸
軸承的種類 M 滑動軸承
缸徑 32 缸徑 32mm
通口螺紋的種類 - M螺紋 Rc1/8
氣缸行程 70 氣缸行程 70mm
磁性開關型號 - 無磁性開關(內置磁環)
磁性開關個數 - 2個 或 無
訂制規格 - 標準

安裝方式 基本型
配管形式 側配管
緩沖形式 墊緩沖
Port1 1/8
形式 氣壓式
低使用壓力 0.05
高使用壓力 0.7
環境溫度 常溫
作動速度 標準
內置磁環 內置磁環

使用注意事項
1.不要用于腐蝕性氣體、化學藥品、海水、水、水蒸氣的
環境或帶有上述物質的場所。
加工被電鍍處理的碳鋼材料的長零件的加工部(活塞桿的前端螺
紋、二面寬、拉桿螺紋部等)不作電鍍處理。在生銹和腐蝕問題
的環境下使用的場合，應選訂制品(-XC6, -XC7)。擺動氣缸的
材質參見各構造圖。
2.日光直射的場所，應遮斷日光。
3.會引起振動或沖擊的場所，不要使用。
4.周圍有熱源、受到輻射熱的場所不要使用。
5.塵埃多的場所以及會碰到水滴?油滴的場所，在活塞桿
上應安裝罩等。
塵埃多的場合，應使用強力防塵圈(-XC4)。液體飛散的場合，
應使用耐水性強的氣缸。
6.使用磁性開關的場合，強磁場的環境中不得使用。
7.帶液壓緩沖器的場合，液壓緩沖器的單獨注意事項也要
確認。
8.由于氣動機器上使用的壓縮空氣的性狀、外部環境及運
轉條件等會將潤滑脂基油減少、潤滑性下降、影響機器
壽命，應注意。
