日本SMC單桿雙作用薄型氣缸CDQ2A50-25D[產品打印頁面]

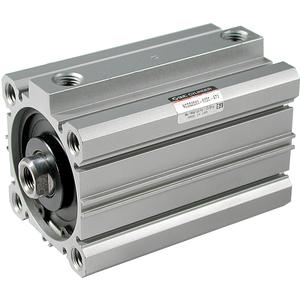

日本SMC單桿雙作用薄型氣缸CDQ2A50-25D

產品描述
內置磁環 D 內置磁環
安裝方式 A 兩端螺孔式
形式 - 氣壓式
缸徑 50 缸徑 50mm
通口螺紋的種類 - Rc/M螺紋
氣缸行程 25 氣缸行程 25mm
雙行程標記 - 無行程標記
氣缸行程2 - 無氣缸行程2
缸體可選項 - 標準(桿端內螺紋)
磁性開關型號 - 無磁性開關
磁性開關個數 - 2個 或 無
訂制規格 - 標準

注意事項
關于中間行程氣缸
● XB10A：在比指定行程長的缸筒（55,60,65,70,80,85,90,95）中加裝隔板來對應。
例：CQ2B32-57DZ-XB10A（在60行程的專用缸筒中加裝3mm的隔板）
● XB10：用專用缸體來對應指定行程。
例：CQ2B32-57DZ-XB10（使用57行程的專用缸筒）
● 標準型號中的中間行程：在比指定行程長的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加裝隔板來對應。
例：CQ2B32-57DZ（在75行程的專用缸筒中加裝18mm的隔板）
同樣的中間行程，根據中間行程類型的不同，氣缸尺寸也會不同。實際選型時請注意。

KQ2VD10-04AS R(1/2) Φ10
KQ2VD08-03AS R(3/8) Φ8
KQ2S08-01AS R(1/8) Φ8
KQ2C06-00A Φ6
KQ2H08-10A Φ8 Φ10
KQ2T08-10A Φ8 Φ10
KQ2T12-00A Φ12
KQ2U06-08A Φ6 Φ8
KQ2C10-00A Φ10
KQ2VD10-02AS R(1/4) Φ10

日本SMC單桿雙作用薄型氣缸CDQ2A50-25D
